Schüco 279088 Motor-Treibriegelschloss für Antipanik-Schlösser (mit Riegel)
€2,260.00
Available, delivery time: 1-3 workdays
Description
Product information "Schüco 279088 Motor-Treibriegelschloss für Antipanik-Schlösser (mit Riegel)"
- Dornmaß Standflügel: 35 mm
- Drückernuss: 9 mm
- DIN-Richtung: links oder rechts
- Öffnungsrichtung: innen oder außen öffnend
- Stulp: Flachstulp, INOX
- Zulassung:
EN 179
EN 1125 - Verriegelungsart: Einfachverriegelung
- Selbstverriegelung: nein
- Überwachung: ja
- Nennspannung 24 V DC ±10%
- Stromaufnahme 2 - 4,2 A
- Restwelligkeit: 10 mV pp
- Standby max. 100 mA
- Entriegelungszeit 0,7 - 1 sec
Nach Betätigung des Bedienelementes am Standflügel sind die Treibstangen eingezogen und gleichzeitig der Gangflügel entriegelt. Das Schaltschloss gewährleistet die automatische Verriegelung des Standflügels.
- Beschlag innen: Türdrücker (bei EN 179) / Stangengriff oder Druckstange (bei EN 1125)
- Beschlag außen: kein Beschlag
Firma: Schüco
Herstellerartikel: 279088
Properties
| Anti-panic function: | B, E |
|---|---|
| Backset: | 35 mm |
| Fixing axle: | symmetric |
| Forend: | Flat forend |
| Locking type: | Singlepoint locking |
| Product family: | S.B-1893x |
| Square pin: | 9 mm |
| can be used for: | double-leaf doors |
| suitable for series: | ADS 65. NI SP (smoke protection), ADS 30 FR 30 (fire protection), ADS 80 FR 60 (fire protection), ADS 65 Ni.FR 30 (fire protection), ADS 65.NI |
Datasheets 1
Manufacturer information according to GPSR
SCHÜCO
Product Safety Regulation):
Schüco International KG
Karolinenstraße 1-15
33609 Bielefeld
Germany
E-mail: info@schueco.com
Passendes Zubehör

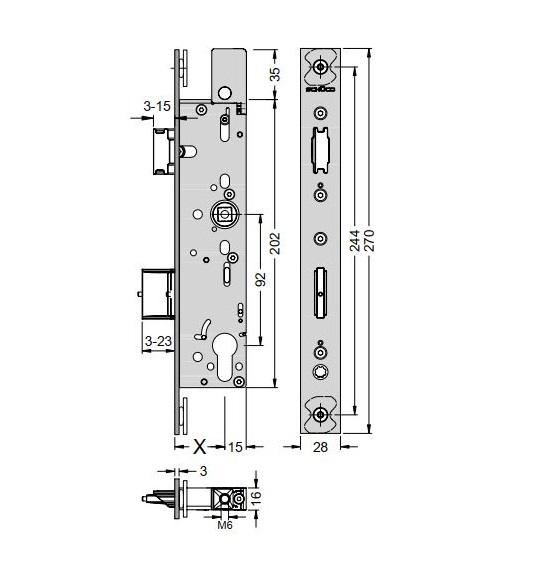

Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, ohne ZubehörAbmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 45 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: BZulassung: EN 179 EN 1125Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Überwachung: neinWeitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbarPanikfunktion B:UmschaltfunktionDie abgesperrte Tür kann von innen immer über die Panikfunktion geöffnet werden. Der äußere Drücker ist in der Regel ausgekuppelt in Leerlauffunktion. Durch Entriegeln mit einem Schlüssel wird die Normalfunktion erreicht, so dass die Tür von innen und außen zu öffnen ist. Durch eine erneute Schlüsselbetätigung in Abschließrichtung wird wieder die Grundstellung hergestellt.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürgriffHerstellerangaben: Firma: Schüco Herstellerartikel: 241922Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
