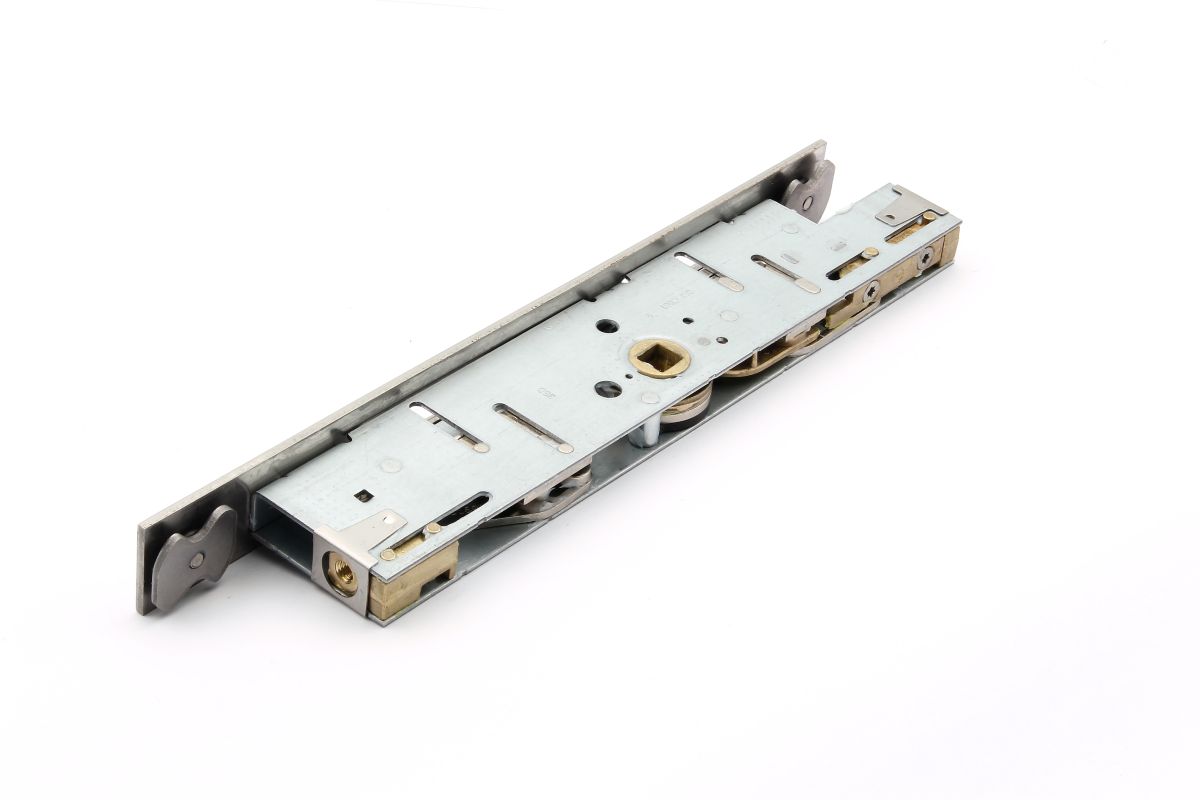

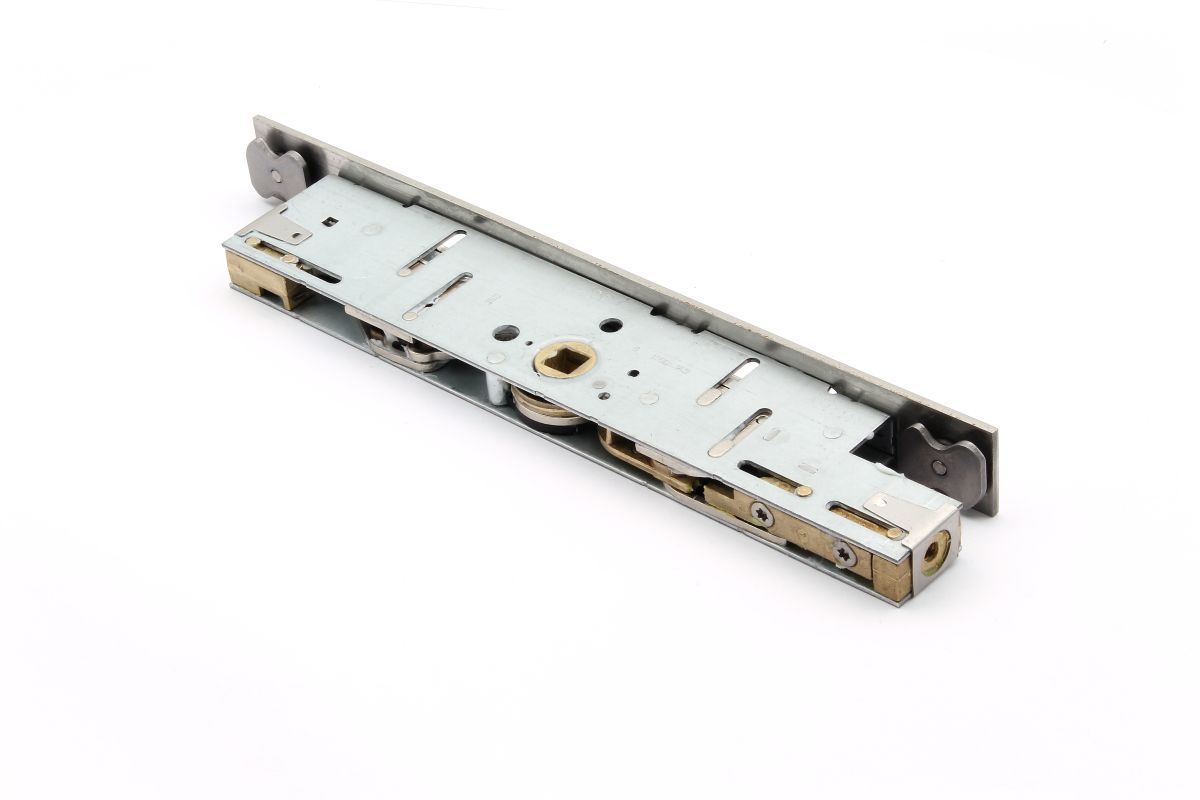

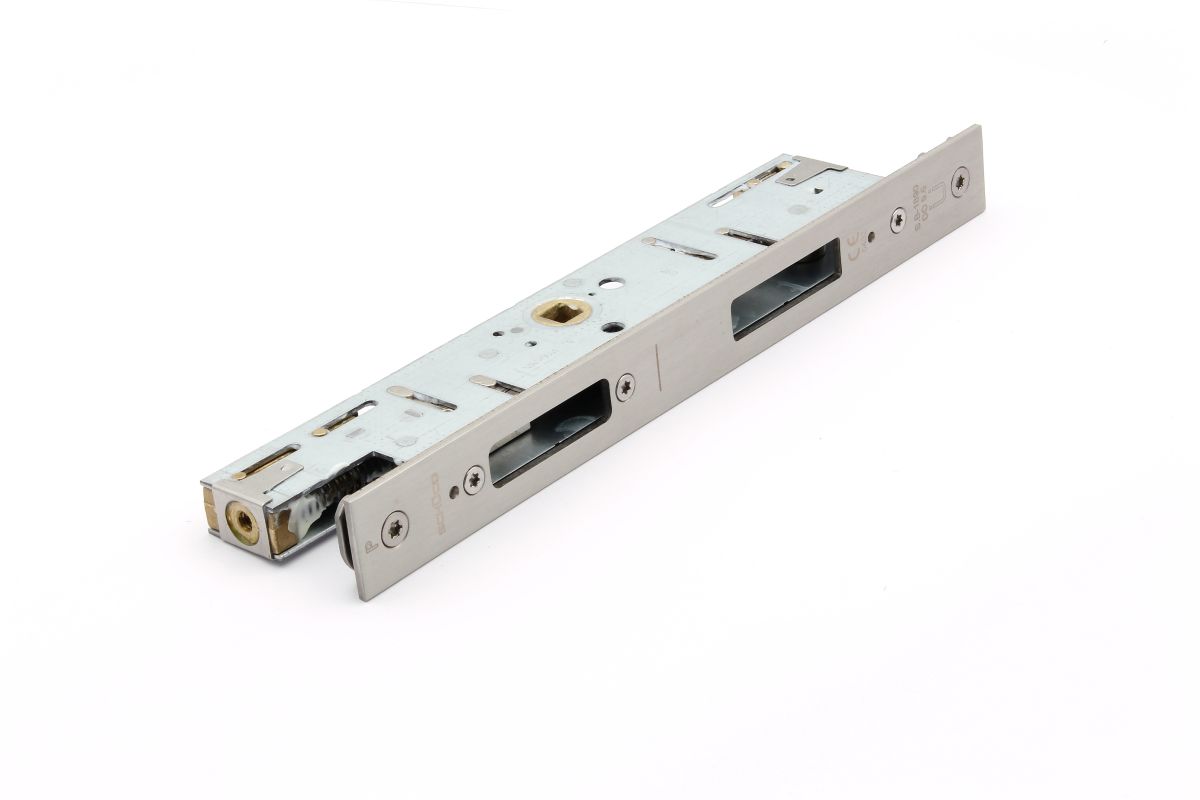

Schüco 241950 Treibriegelschloss für Antipanik-Schlösser
€278.99
Available, delivery time: 1-3 workdays
Description
Product information "Schüco 241950 Treibriegelschloss für Antipanik-Schlösser"
- Dornmaß Standflügel: 35 mm
- Drückernuss: 9 mm
- DIN-Richtung: links oder rechts
- Öffnungsrichtung: innen oder außen öffnend
- Stulp: Flachstulp
- Zulassung:
EN 179
EN 1125 - Verriegelungsart: Einfachverriegelung
- Selbstverriegelung: nein
- Überwachung: nein
- Drehnutenstein vormontiert
- Fluchtrichtung umlegbar
Firma: Schüco
Herstellerartikel: 241950
Properties
| Backset: | 35 mm |
|---|---|
| Fixing axle: | symmetric |
| Forend: | Flat forend |
| Locking type: | Singlepoint locking |
| Product family: | S.B-1890x |
| Square pin: | 9 mm |
| can be used for: | double-leaf doors |
| suitable for series: | ADS 65. NI SP (smoke protection), ADS 30 FR 30 (fire protection), ADS 80 FR 60 (fire protection), ADS 65 Ni.FR 30 (fire protection), Firestop T90 (fire protcetion), ADS 65.NI |
Datasheets 1
Manufacturer information according to GPSR
SCHÜCO
Product Safety Regulation):
Schüco International KG
Karolinenstraße 1-15
33609 Bielefeld
Germany
E-mail: info@schueco.com
Passendes Zubehör

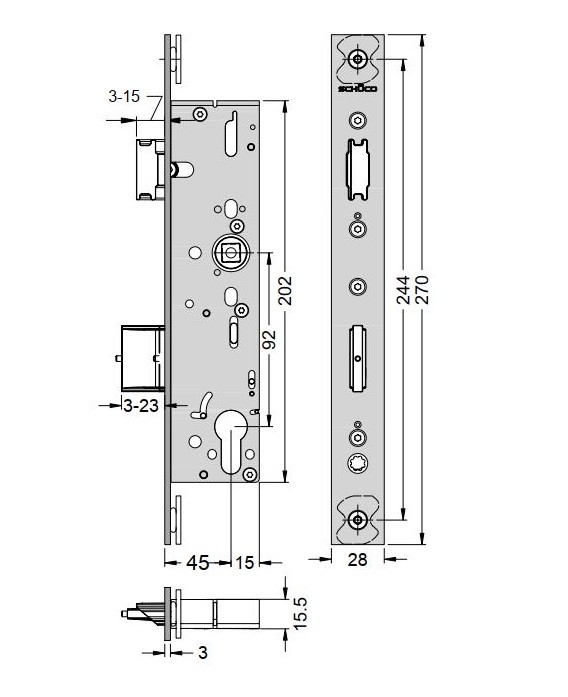

Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, inkl. BefestigungsmaterialAbmessungen: siehe technische ZeichnungProduktmerkmale:Dornmaß: 35 mmDrückernuss: 9 mmDIN-Richtung: links oder rechtsÖffnungsrichtung: innen oder außen öffnendStulp: FlachstulpPanikfunktion: B Zulassung: EN 179 Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Überwachung: nein Weitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbar Panikfunktion B: UmschaltfunktionDie abgesperrte Tür kann von innen immer über die Panikfunktion geöffnet werden. Der äußere Drücker ist in der Regel ausgekuppelt in Leerlauffunktion. Durch Entriegeln mit einem Schlüssel wird die Normalfunktion erreicht, so dass die Tür von innen und außen zu öffnen ist. Durch eine erneute Schlüsselbetätigung in Abschließrichtung wird wieder die Grundstellung hergestellt.Handhabe innen: mit Türdrücker (EN 179) Handhabe außen: mit TürdrückerHerstellerangaben: Firma: Schüco Herstellerartikel: 241920 Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, inkl. BefestigungsmaterialAbmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 35 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: EZulassung: EN 179Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Widerstandsklasse: RC2Überwachung: neinWeitere Merkmale: mit Wechsel ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbarPanikfunktion E:WechselfunktionDie abgesperrte Tür kann von innen immer über die Antipanikfunktion geöffnet werden - von außen nur mit einem Schlüssel.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürgriffHerstellerangaben: Firma: Schüco Herstellerartikel: 241923Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, ohne ZubehörAbmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 40 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: B Zulassung:EN 179EN 1125Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Überwachung: neinWeitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbarPanikfunktion B:Umschaltfunktion Die abgesperrte Tür kann von innen immer über die Panikfunktion geöffnet werden. Der äußere Drücker ist in der Regel ausgekuppelt in Leerlauffunktion. Durch Entriegeln mit einem Schlüssel wird die Normalfunktion erreicht, so dass die Tür von innen und außen zu öffnen ist. Durch eine erneute Schlüsselbetätigung in Abschließrichtung wird wieder die Grundstellung hergestellt.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürdrückerHerstellerangaben: Firma: Schüco Herstellerartikel: 241921Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, ohne ZubehörAbmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 45 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: BZulassung: EN 179 EN 1125Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Überwachung: neinWeitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbarPanikfunktion B:UmschaltfunktionDie abgesperrte Tür kann von innen immer über die Panikfunktion geöffnet werden. Der äußere Drücker ist in der Regel ausgekuppelt in Leerlauffunktion. Durch Entriegeln mit einem Schlüssel wird die Normalfunktion erreicht, so dass die Tür von innen und außen zu öffnen ist. Durch eine erneute Schlüsselbetätigung in Abschließrichtung wird wieder die Grundstellung hergestellt.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürgriffHerstellerangaben: Firma: Schüco Herstellerartikel: 241922Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, ohne ZubehörAbmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 45 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: EZulassung: EN 179 EN 1125Widerstandsklasse: RC2Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Überwachung: neinWeitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiertmit WechselFluchtrichtung umlegbarPanikfunktion E:WechselfunktionDie abgesperrte Tür kann von innen immer über die Antipanikfunktion geöffnet werden - von außen nur mit einem Schlüssel.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürgriffHerstellerangaben: Firma: Schüco Herstellerartikel: 241925Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: ein Antipanik Riegel-Fallenschloss, ohne Zubehör Abmessungen: siehe technische Zeichnung Produktmerkmale: Dornmaß: 40 mm Drückernuss: 9 mm DIN-Richtung: links oder rechts Öffnungsrichtung: innen oder außen öffnend Stulp: FlachstulpPanikfunktion: EZulassung: EN 179 EN 1125Verriegelungsart: Einfachverriegelung Selbstverriegelung: nein Widerstandklasse: RC2Überwachung: neinWeitere Merkmale: ohne obere Verriegelung Drehnutenstein vormontiert Fluchtrichtung umlegbarPanikfunktion E:WechselfunktionDie abgesperrte Tür kann von innen immer über die Antipanikfunktion geöffnet werden - von außen nur mit einem Schlüssel.Handhabe innen:mit Türdrücker (bei EN 179)mit Stangengriff oder Druckstange (bei EN 1125)Handhabe außen: mit TürgriffHerstellerangaben: Firma: Schüco Herstellerartikel: 241924Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Lieferumfang je Stück: eine Bodenbuchse, ohne ZubehörProduktmerkmale: einfache, auch nachträgliche Montage möglichdurch flächenbündigen Einbau im Boden keine Stolperfallepassend zu Schüco Artikel:239342239343239344 240716 241950 241990Herstellerangaben: Firma: Schüco Herstellerartikel: 240830Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
